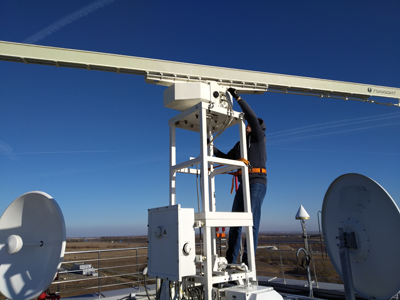

РАДИОЛОКАЦИОННАЯ СТАНЦИЯ ОБЗОРА ЛЕТНОГО ПОЛЯ «АКСАЙ-М»

Разработана с учетом требований и положений следующих нормативных документов:
ФАП «Радиотехническое обеспечение полетов воздушных судов и авиационная электросвязь в гражданской авиации», утвержденные приказом Минтранса России от 20.10.2014 г. № 297;
ИКАО Doc 9924 «Руководство по авиационному наблюдению»;
ИКАО Doc 9476 «Руководство по системам управления наземным движением и контроля за ним»;
ГОСТ 51505-99 «Система обзора летного поля и управления движением воздушных судов и транспортных средств по аэродрому»;
Авиационные правила, часть 170, том 2 (АП-170), издание 3;
ED-116 «Минимальные требования к эксплуатационным характеристикам для систем РЛС обзора летного поля, используемых в продвинутых системах контроля и управления движением по аэродрому.

X-диапазон, 3 см.
Антенна 21 ft
Привод вращения на базе мотор-редуктора SAZ77DRS100C4|AL|DH-4,0 kW
Мощность передатчика 10 кВт
Разрешающая способность 0,43 градуса по направлению
Разрешающая способность по дальности не более 15 м
Питание 50 Гц 380 В, потребляемая мощность не более 3,8 кВт
Частота 9380-9440 МГц

Обеспечивает:
-эффективные средства помехозащиты от гидрометеоров и непреднамеренных помех однотипных РЛС.
- рабочие дальности обнаружения – от 50 до 5000 м.
- разрешающую способность по азимуту и дальности на удалении на масштабе 2 км:. не хуже 15 м.
- вероятность обнаружения – не хуже 0,9.
- период обновления РЛИ – не более 1 с (60 об/мин).
- угол обзора – 360° (с возможностью сек­ торного обзора в заданных пределах для исключения нежелательных отражений от местных предметов).
Автоматический и ручной ввод на сопровождение целей в заданной зоне ответственности.
Отображение контуров ВПП и местных объектов (электронная карта).
Выдача предупредительной сигнализации о занятости ВПП.
Отображение информации не менее чем на двух терминалах с независимым изменением масштаба и смещения центра.
Защиту информации и ПО от несанкционированного доступа.
Встроенную систему параметрического контроля исправности «антенна – приемопередающее устройство – терминал» с выдачей информации о техническом состоянии как на экран оператора, так и в пункт технического контроля.
Сопряжение с различными потребителями радиолокационной информации.
Сопряжение с оптико­электронными системами: выдача целеуказания по данным РЛС, отображение информации с оптико­электронной системы в специальной многофункциональной области экрана сервисного индикатора.

Гарантийный срок 12 месяцев
Гаратийный срок хранения 24 месяца
Срок службы 15 лет.
Ресурс 100000 часов
