АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС КОНТРОЛЯ НАДВОДНОЙ ОБСТАНОВКИ «РАПСОДИЯ»

- Территориально разнесённая система: автономный пост технического наблюдения (АПТН), пульт оператора (ПУО). - Могут быть удалены друг от друга на расстояние до 30 км и связаны системой передачи данных.

Обеспечивает:
- круглосуточный и всепогодный контроль надводной обстановки;
- автоматическое обнаружение, сопровождение и распознавание движущихся и неподвижных надводных целей;

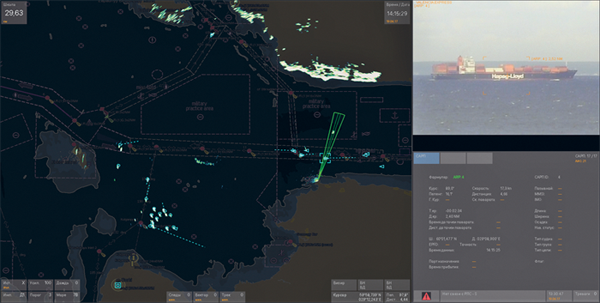

- подключение до 10 АПТН к ПУО с отображением информации от выбранного АПТН или совместной информации от всех АПТН в режиме реального времени;
- выдачу информации в систему верхнего уровня;
- прием и отображение сигналов от АИС;
- документирование и архивирование радиолокационной и видеоинформации;
- дистанционный контроль и управление датчиками комплекса из системы верхнего уровня;
- бесперебойную работу во всех климатических зонах.

Контейнерный модуль обеспечивает:
- бесперебойное электропитание аппаратуры автономной подсистемы АРТП;
- обработку информации и передачу её по каналам связи в АСТК, на удалённый ПУО как в автономном, так и в управляемом режиме.

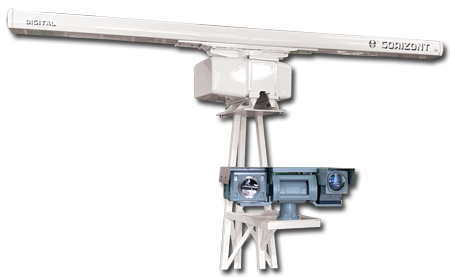

Радиолокационный модуль х-диапазона
Импульсная мощность: 10 кВт, 25 кВт.
Обнаружение:
по большим целям - 20 NM;
по средним целям - 15 NM;
по малым целям - 10 NM;
по сверхмалым целям - 6NM.
Минимальная дальность обнаружения не более - 30 м.
Скорость обзора пространства – до 10 °/сек

Оптико-электронная система
Видеокамера:
Фокусное расстояние - 12,5….400 мм ;
Диапазон длин волн - 0,4…0,8 мкм;
Разрешение матрицы - 1920х1080.
Поля зрения: широкое - 23,4°х13,8°;
узкое- 0,45°х0,26°.
Тепловизор охлаждаемый:
Фокусное расстояние - 20….420 мм;
Диапазон длин волн - 3…5 мкм;
Разрешение матрицы - 640х512.
Поля зрения: широкое - 25,8°х13,6°;
узкое - 1,3°х1,1°.

Обнаружение/распознавание:
по большим целям - 15/8 NM;
по средним целям - 12/6 NM;
по малым целям - 7/2 NM;
по сверхмалым целям - 3/1,5 NM.

Угол обзора пространства:
по азимуту - n х 360°;
по углу места - ±35°.
