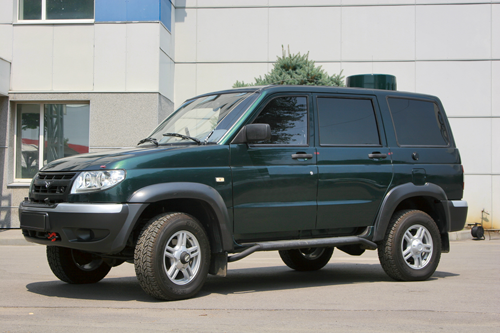

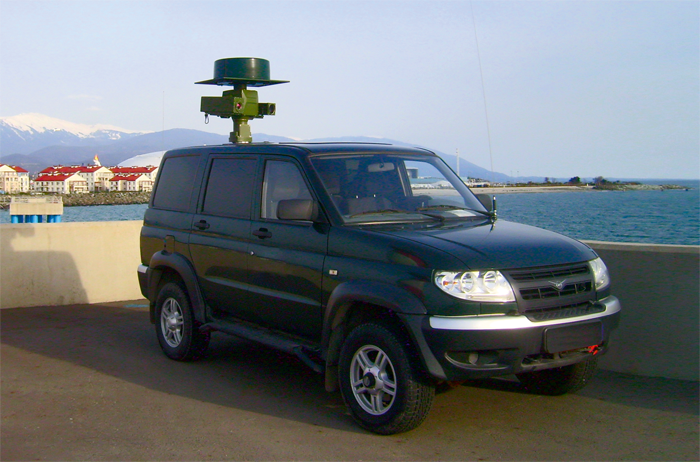

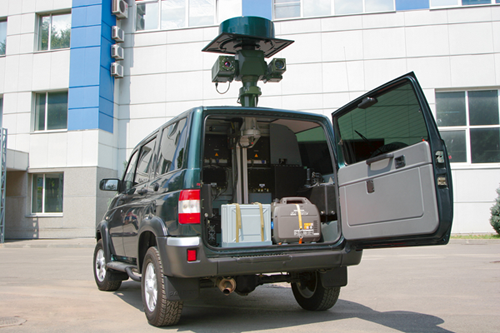

БЕРЕГОВОЙ МОБИЛЬНЫЙ ПАТРУЛЬНЫЙ КОМПЛЕКС ОСВЕЩЕНИЯ НАДВОДНОЙ ОБСТАНОВКИ «ПАТРИОТ-ОКАПИ-ГАЛС»


Комплекс предназначен для технического контроля и наблюдения речных, озерных и морских акваторий. Время развертывания комплекса – не более 10 минут.

Состав оборудования:
- радиолокационный модуль X-диапазона (импульсный)
- приемник автоматической идентификационной системы (ПАИС)
- оптико-электронная система наблюдения – ГЛОНАСС (GPS) система топографической привязки – КВ–УКВ связная радиостанция.

Опционально устанавливается следующее оборудование:
- Автоматическая станция пеленгования спутниковых телефонов (пеленгатор ССС).
- Система передачи информации в АСТК «Рубеж». – Система передачи служебных и тревожных сообщений в КВ–УКВ диапазоне.
- Система ночного вождения.

Радиолокационный модуль:
- Мощность излучения – не менее 3 кВт.
- Максимальная дальность обнаружения сверхмалой морской цели – не менее 5 NM.
- Разрешающая способность по направлению – не более 4,8°.
- Разрешающая способность по дальности на шкале 0,25 NM – не более 20 м.
- Скорость кругового обзора пространства (24 ± 2) об./мин. Предусмотрен секторный режим работы.

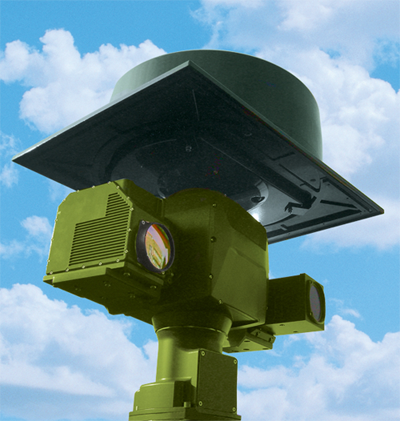

Соосная оптико-электронная система (СОЭС):
- Дальность обнаружения по сверхмалой морской цели:
- в видимом диапазоне, не менее – 5 NM
- в инфракрасном, не менее – 5 NM.
- Скорость позиционирования ОЭС – до 100 °/сек.

Камера видимого диапазона:
(с режимом обзора при низком уровне освещения):
- Увеличение: плавное, оптическое – 30Х
- Диапазон длин волн – 0,4...0,8 мкм
- Разрешение – 752х582.

Камера ночного видения:
- Охлаждаемый тепловизор
- Поля зрения: широкое – 34,5х27,9 узкое – 1,83х1,46.
- Увеличение: плавное, оптическое – 20Х цифровое – 2Х
- Диапазон длин волн – 3,5…5,0 мкм
- Разрешение – 640х512.
Возможность выбора и наблюдения за фиксированными пунктами в автоматическом режиме.

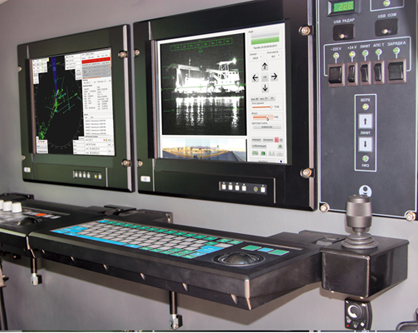

Документирование и архивирование радиолокационной и видеоинформации.

Пеленгатор ССС (опция):
Пеленгатор спутниковых систем связи предназначен для определения координат и идентификационного номера абонента спутниковых систем связи. Данное оборудование осуществляет пеленгование следующих ССС:
Thuraya
InmarSAT
Iridium.
Дальность обнаружения – 25 км (15 м. миль)
Точность определения координат абонента по системе GPS – 30 м.
